随着配电站房数量持续增长，传统人工巡检模式正面临运维力量不足、故障响应滞后、数据孤岛严重等突出挑战。如何构建一套覆盖环境监测、安防联动、设备状态感知与智能运维的辅助控制系统，已成为配电数字化升级的核心议题。本文基于行业主流实践，从系统架构、设备选型、联动逻辑到部署调试，系统梳理配电房辅助控制系统的规划要点，为相关项目提供可落地的参考框架。

一、系统建设目标与设计原则
配电房辅助控制系统聚焦于“设备运行环境和人员进出状态”的全面感知，而非替代一次设备的保护与监控。其核心建设目标包括：
全息感知：实现温湿度、水浸、烟雾、SF6气体、门禁、视频、局放、无线测温等多维数据的统一采集。
智能运维：以远程巡视、自动巡检、告警联动替代人工巡检，降低现场作业频次与安全风险。
闭环管控：打通“告警发现—工单派发—现场处置—结果反馈”全流程，提升故障响应与处置效率。
设计原则上应遵循“统一规划、统一标准、统一建设”，以边缘计算网关为核心节点，采用模块化、可扩展的架构，兼顾老旧站房改造与新建站房的差异化需求。

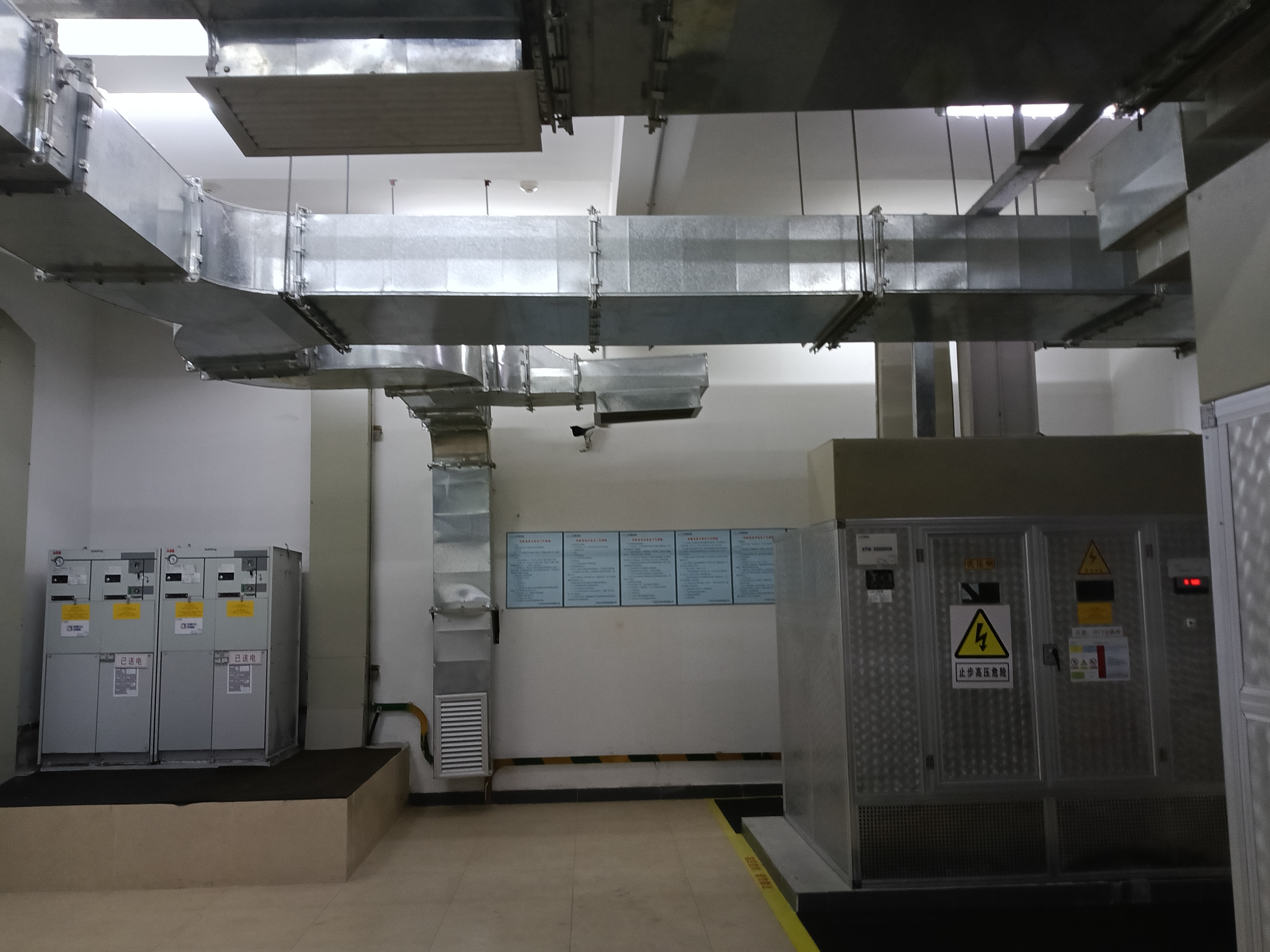

二、总体架构：云管边端四层设计
典型的配电房辅助监控系统采用应用层，智能辅助监控平台（Web端/APP端，集中监控、智能巡检、告警管理、联动控制、统计分析。平台层，统一监控平台+物联管理平台，视频终端管理、物联设备接入、数据模型转换与预处理。网络层，光纤/电力无线专网，公网APN加密，数据安全传输、安全接入网关与隔离装置。端层 ，智能网关主机+感知设备+联动设备。数据采集、边缘联动、本地闭环控制。
其中，站端智能网关主机是边缘计算核心，负责协议转换、数据预处理和本地联动逻辑执行。感知设备包括温湿度传感器、水浸传感器、水位传感器、SF6传感器、烟雾探测器、无线测温装置、局放监测仪等；视频设备包括球型摄像机和枪型摄像机；联动设备包括灯光、风机、空调、智能门锁等；此外还可接入蓄电池监测和变压器噪声监测等状态量。

三、关键子系统与布点策略

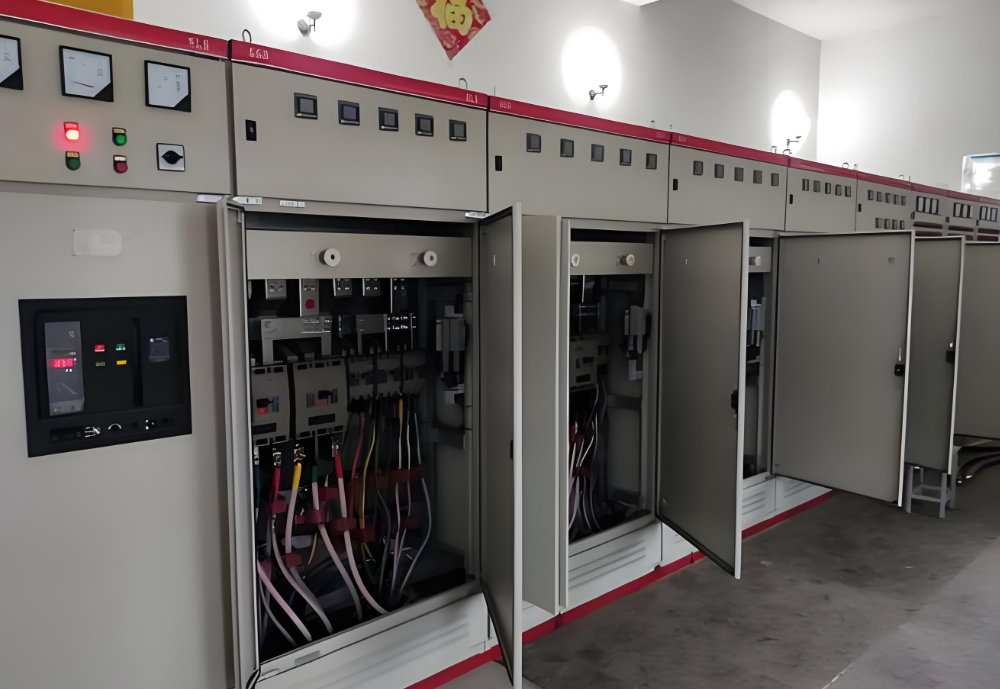

1. 环境监测子系统
温湿度监测：在柜前柜后、变压器室、电容器室分别布置传感器，重点盯防柜内凝露与变压器超温。
水浸监测：电缆沟夹层和低洼位置是电缆层满水的高发区，应优先布置水浸或水位传感器。
气体与烟雾监测：每个房间天花板布置烟雾探测器，SF6气体传感器用于高压室泄漏预警。
2. 安防与视频子系统
视频覆盖：出入口、设备区通道部署枪型或球型摄像机，根据预算可选配轮式巡检机器人或固定式云台。
门禁管理：大门及配电间内门安装智能门锁与门磁，实现进出记录、非法入侵报警及远程授权。
3. 联动控制子系统
空调、灯光通过智能控制器接入，实现远程开关与自动调节。
多级联动逻辑：例如“烟雾报警→启动风机→灯光全亮→视频弹窗→通知值班员”，需在站端主机预设策略。

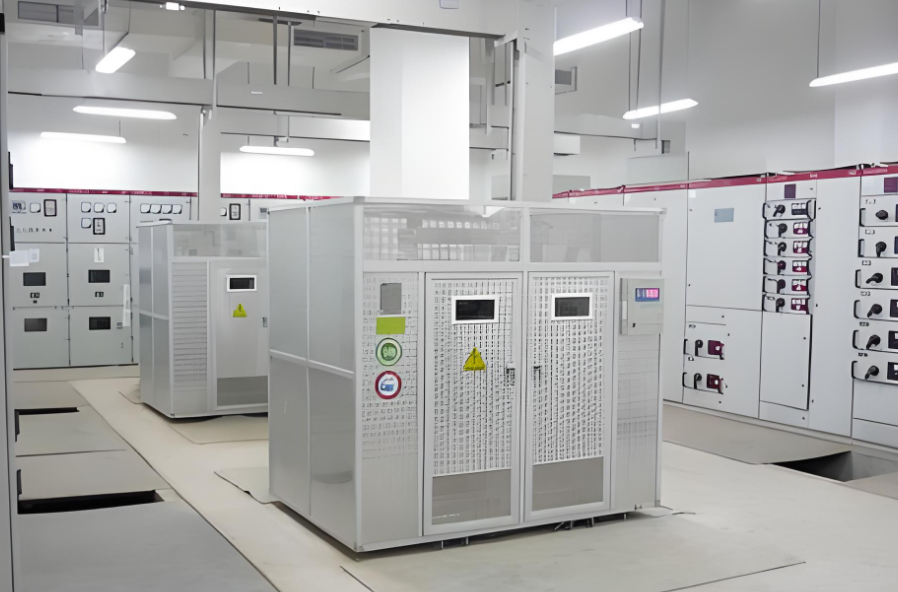

4. 设备状态监测
无线测温装置用于母排、电缆接头等易发热部位。
局放监测仪用于高压开关柜绝缘状态在线检测。
蓄电池监测和变压器噪声监测可纳入可选扩展项。

四、网络传输与数据安全
传输方式优先采用电力光纤或电力无线专网，未覆盖区域可采用加密无线虚拟专网（APN）。需配置安全接入网关和信息安全网络隔离装置，确保管理信息大区与互联网大区之间的数据交互安全。上行规约推荐适配IEC61850标准，视频接入遵循ONVIF协议，传感器采集常用RS485总线，开关量通过IO模块接入。
五、联动逻辑与可靠性设计
系统可靠运行的关键在于站端本地闭环联动。设计时应避免完全依赖云端下发指令，而应在网关主机预置联动规则，即使网络中断也能实现本地报警和联动控制。同时要设置防抖互锁逻辑，防止传感器误报导致的重复动作。供电方面需考虑冗余，确保站端主机与关键传感器在断电时仍能工作一段时间。
六、实施步骤与运维建议
现场勘察：明确站房类型、面积、设备布局、网络条件。
方案设计：确定测点清单、设备选型、网络拓扑、联动策略。
安装调试：按标准完成接线、通信测试、视频接入、联动验证。
平台接入：将站端数据上传至统一监控平台，配置告警规则和巡检计划。
试运行与优化：根据实际环境微调阈值和联动策略，培训运维人员。
日常运维中需重点关注高湿、高温、强电磁干扰环境下的传感器稳定性和通信可靠性。建议定期检查传感器精度、清理防尘罩、测试门禁和报警功能。
