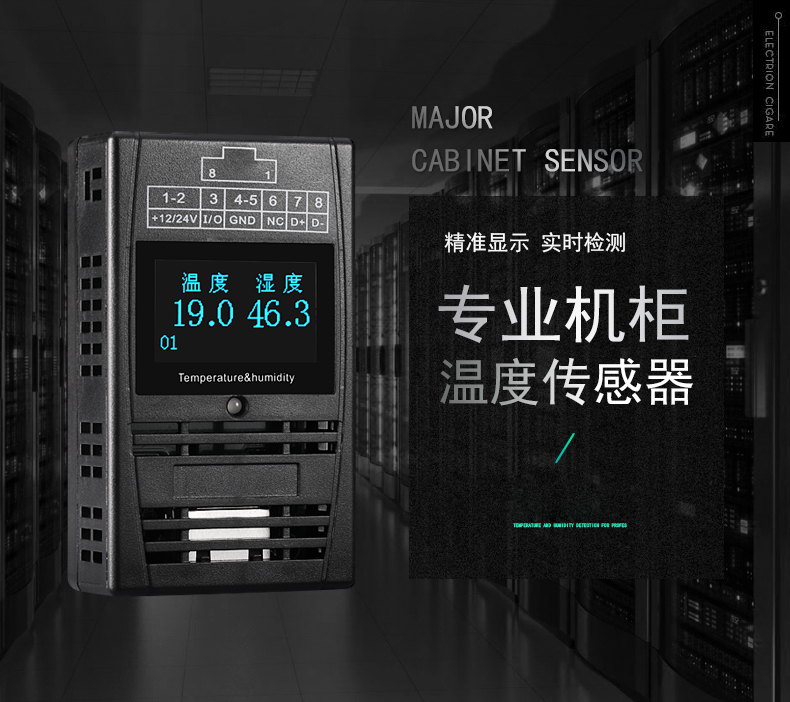

SPD-HT485_B机架温湿度传感器
SPD-HT485_B机架温湿度传感器用于测量并显示环境温度、湿度,产品选用高性能进口元器件,抗电磁干扰设计。

全国热线
020-31520119   18011979418
立即咨询

产品详情

针对机架环境设计,产品采用RS485方式通讯,双RJ45口设计,大大简化了系统布线,可与各种监控系统相整合,实现远程控制。

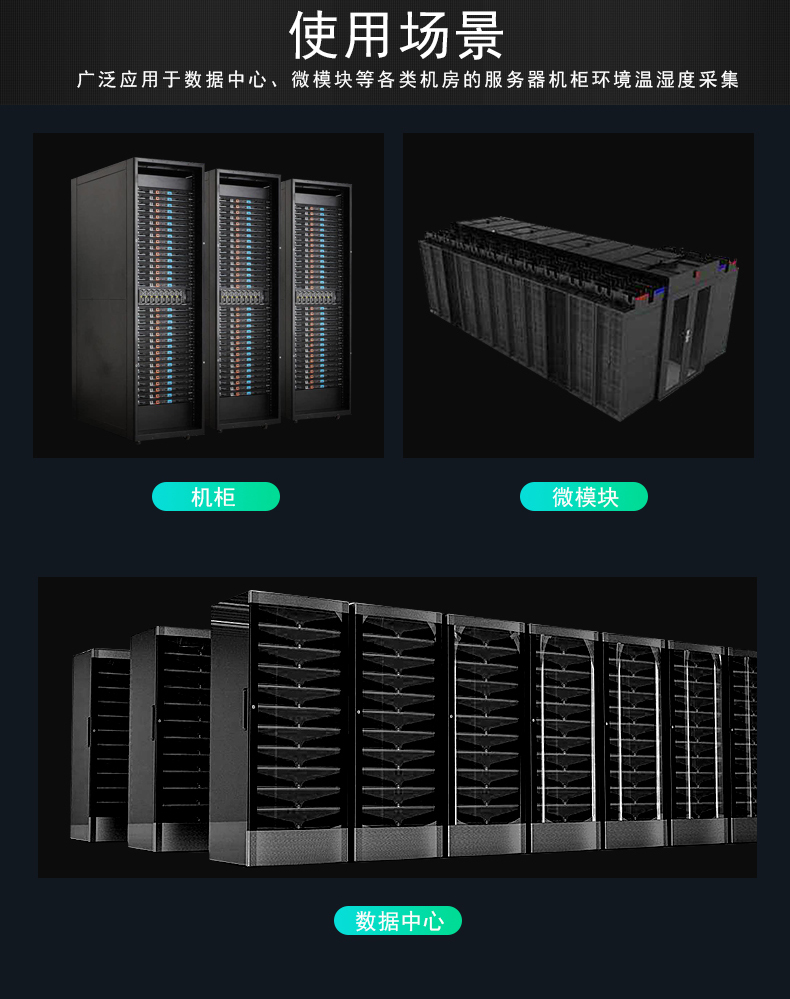

应用场景

优势亮点

具软件校正功能,可对温度、湿度进行误差校正设置,精度高,一致性好。
低功耗,功耗低至0.1W。
空气循环流通外壳,独特风道设计,防止电路温升影响传感器精度。
具有抗电磁干扰设计,避免各种外界因素所造成的干扰,适用于不同的场合。
传感器模块体积小,重量轻,模块化结构,安装、维护方便。
金属表面吸附安装,安装方便。
双RJ45接口接线方式,简单方便。
采用LCD液晶显示,0.1显示精度,显示美观,操作简便。
标准串口RS485通讯,最大串行128个设备,传输距离长达1200米。
可通过拨码开关修改地址,简洁方便。

性能参数

智慧机房平台软件

接口图示











安装说明:


环境要求:
1、无导电尘埃、无腐蚀金属及破坏绝缘的气体。
2、避免在有水、有雾的场所使用。
3、传感器至空调送风口的水平距离应大于1.5m,至顶棚送风口的距离应大于0.5m。
4、工作温度:-20℃~+70℃;0%~100%RH(无凝露);储存温度:-30℃~+70℃。

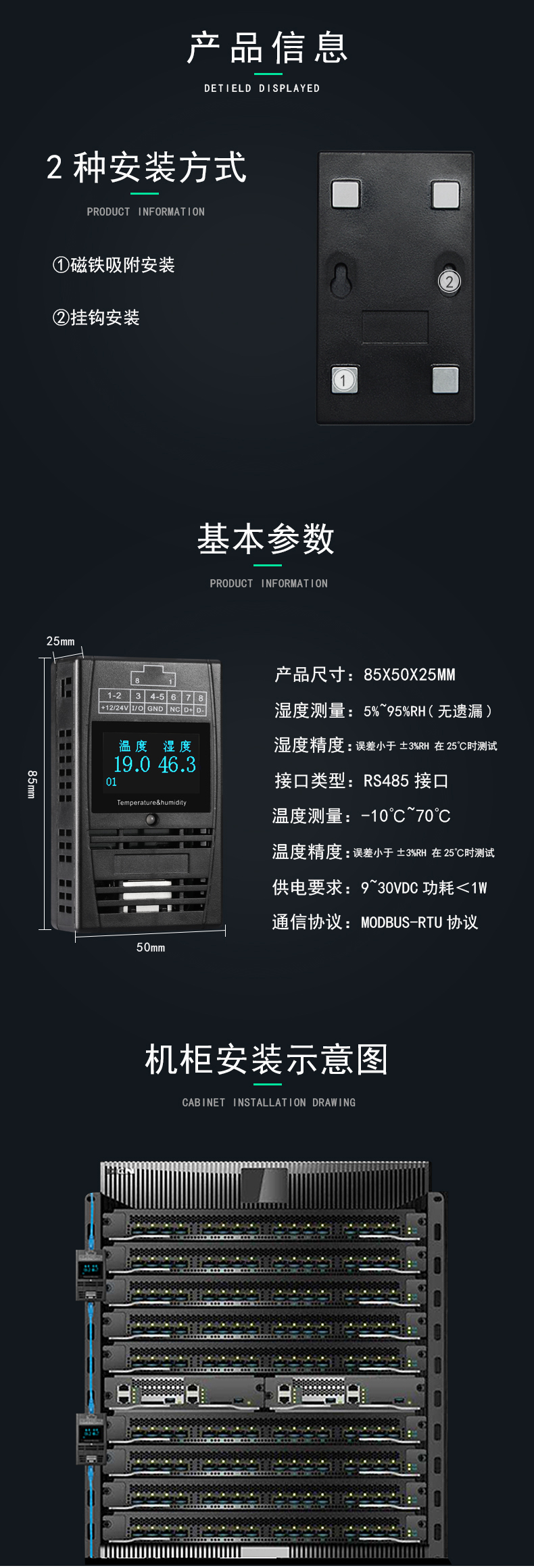

机械安装


传感器共有二种安装方式,其安装方式如下图所示。
方式一:磁铁安装,传感器背部可直接吸附在铁质表面。
方式二:壁挂安装,传感器通过安装孔挂在固定螺钉上。
注意:磁铁安装时应手拿着贴住吸附面,避免磁铁和铁质表面猛烈撞击。
谨防跌落,否则易摔碎液晶屏(不在保修范围内)



传感器与外部的电气连接是通过两个RJ45接口完成的,RJ45接口用于供电、通信和设备级联,其定义参见下表。
引脚 Pin1和Pin2 Pin3和Pin6 Pin4和Pin5 Pin7 Pin8
定义 电源正极 NC 电源负极 D+ D-

安装时,将标准直通网线的一端插入传感器的RJ45接口,网线另一端插入上层设备的传感器专用接口或级联的传感器。
不可将电源误接至通讯端子上,否则会造成元器件损毁(不在保修范围内)

地址设定


拨码开关DIP6DIP1用于设置传感器地址,通过MODBUS-RTU协议和上层设备通信。其中DIP6为高位,DIP1为低位,将DIP6~DIP1按照由高至低的顺序组合后加上1即为实际地址,例如地址为2时设置如下图所示。



拨码开关DIP1DIP6的设置见下表:

DIP6~DIP1 地址   DIP6~DIP1 地址   DIP6~DIP1 地址
0 0 0 0 0 0 1   0 0 0 1 1 0 7   . . . . . . . . ..
0 0 0 0 0 1 2   0 0 0 1 1 1 8   1 1 1 0 1 1 60
0 0 0 0 1 0 3   0 0 1 0 0 0 9   1 1 1 1 0 0 61
0 0 0 0 1 1 4   0 0 1 0 0 1 10   1 1 1 1 0 1 62
0 0 0 1 0 0 5   0 0 1 0 1 0 11   1 1 1 1 1 0 63
0 0 0 1 0 1 6   0 0 1 0 1 1 12   1 1 1 1 1 1 64


OLCD显示屏




OLCD显示屏实时显示传感器地址及温湿度数据。例如:传感器地址为2,测量温度数据为25.5℃,测量湿度数据为58.5%RH,此时LCD屏显示如下:

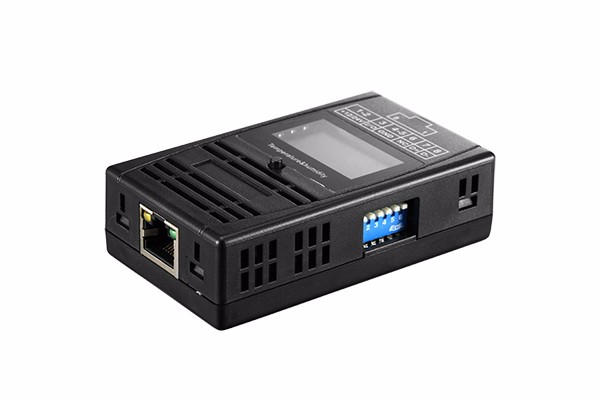

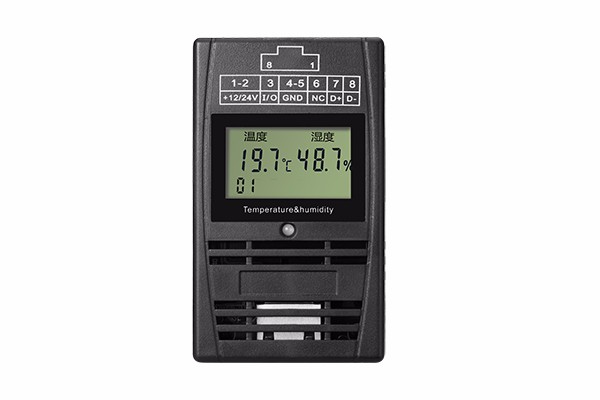

产品示意图:



产品尺寸图:

(单位:mm,误差±0.5mm)
