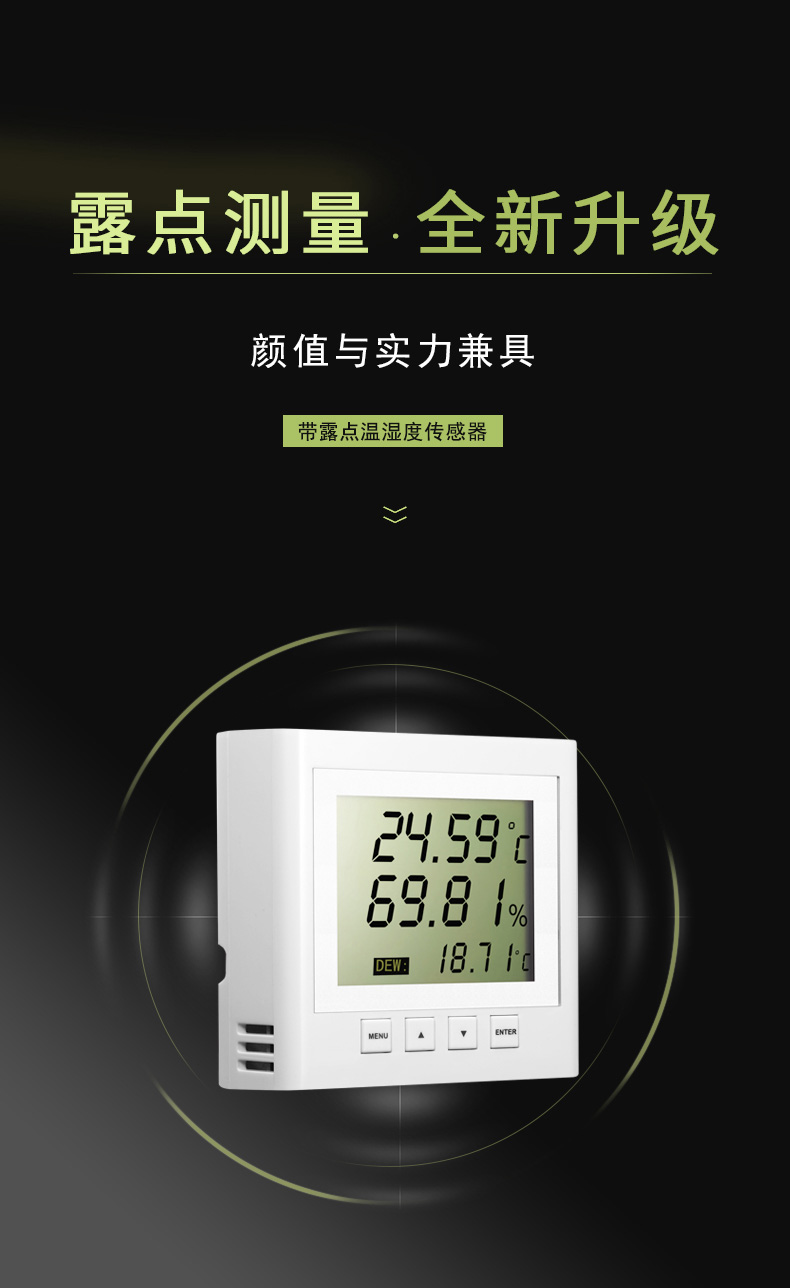

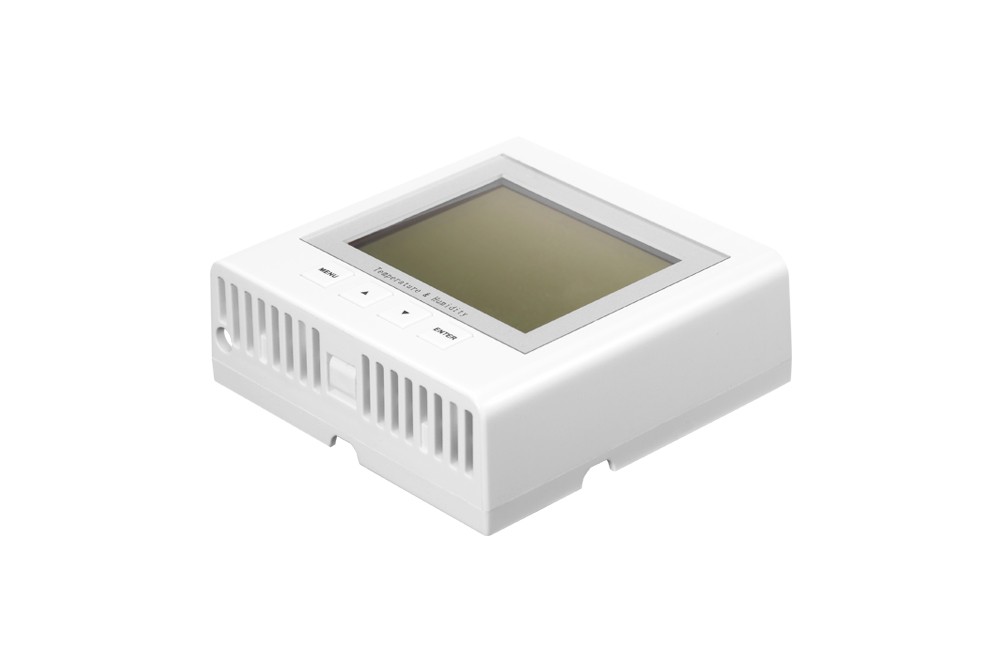

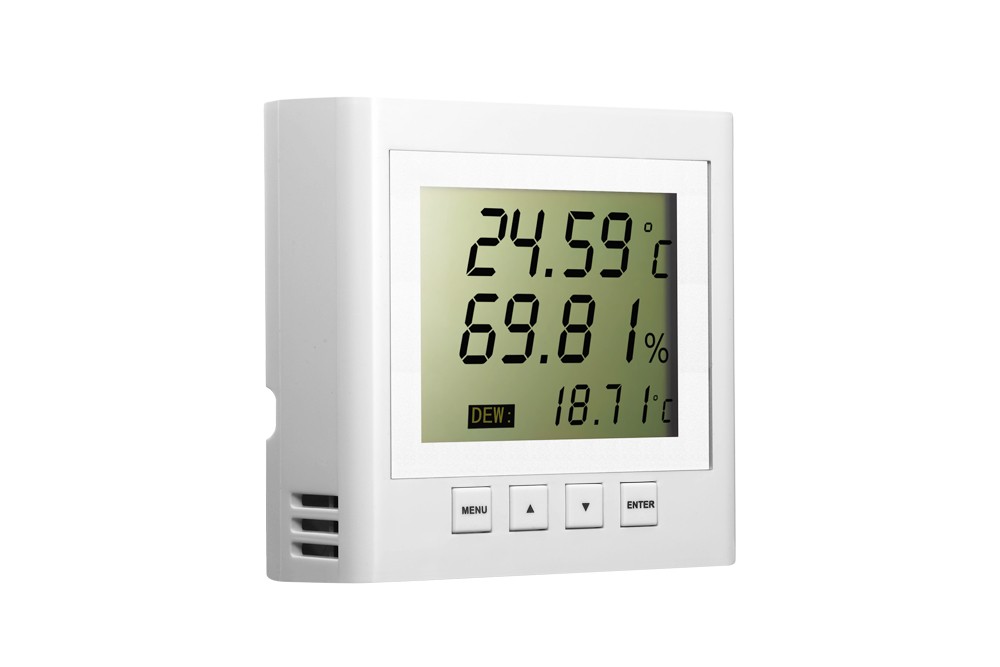

SPD-HT485_C带露点温湿度传感器
SPD-HT485_C带露点温湿度传感器采用最新精密技术的半导体敏感器件设计方案,用于测量室内环境的温度、湿度的一体化智能监控模块。

全国热线
020-31520119   18011979418
立即咨询

产品详情

具有显示直观、精度高、功耗低、外形美观安装方便等特点。以RS485 方式传输可与各种监控系统相整合,实现远程控制。


应用场景

优势亮点

大屏LCD显示,0.01显示精度,外形美观,操作简便。
显示实时露点温度数据。
功耗低至60mW。
具有两组电源和RS485接线端子,方便级联。
具有校正功能,可对温度、湿度进行误差校正设置,精度高,一致性好。
空气循环流通外壳,抗电磁干扰设计,独特风道设计,防止电路温升影响传感器精度。
软件和面板两种方式设置参数。
具有RS485接口,最大串行128个设备,采用标准MODBUS协议,便于远程监控系统集成。
 模块化结构,安装、维护方便。

性能参数

智慧机房平台软件

接口图示




功能特点:


大屏LCD显示,0.01显示精度,外形美观,操作简便。
显示实时露点温度数据。
功耗低至60mW。
具有两组电源和RS485接线端子,方便级联。
具有校正功能,可对温度、湿度进行误差校正设置,精度高,一致性好。
空气循环流通外壳,抗电磁干扰设计,独特风道设计,防止电路温升影响传感器精度。
软件和面板两种方式设置参数。
具有RS485接口,最大串行128个设备,采用标准MODBUS协议,便于远程监控系统集成。
模块化结构,安装、维护方便。


安装说明:

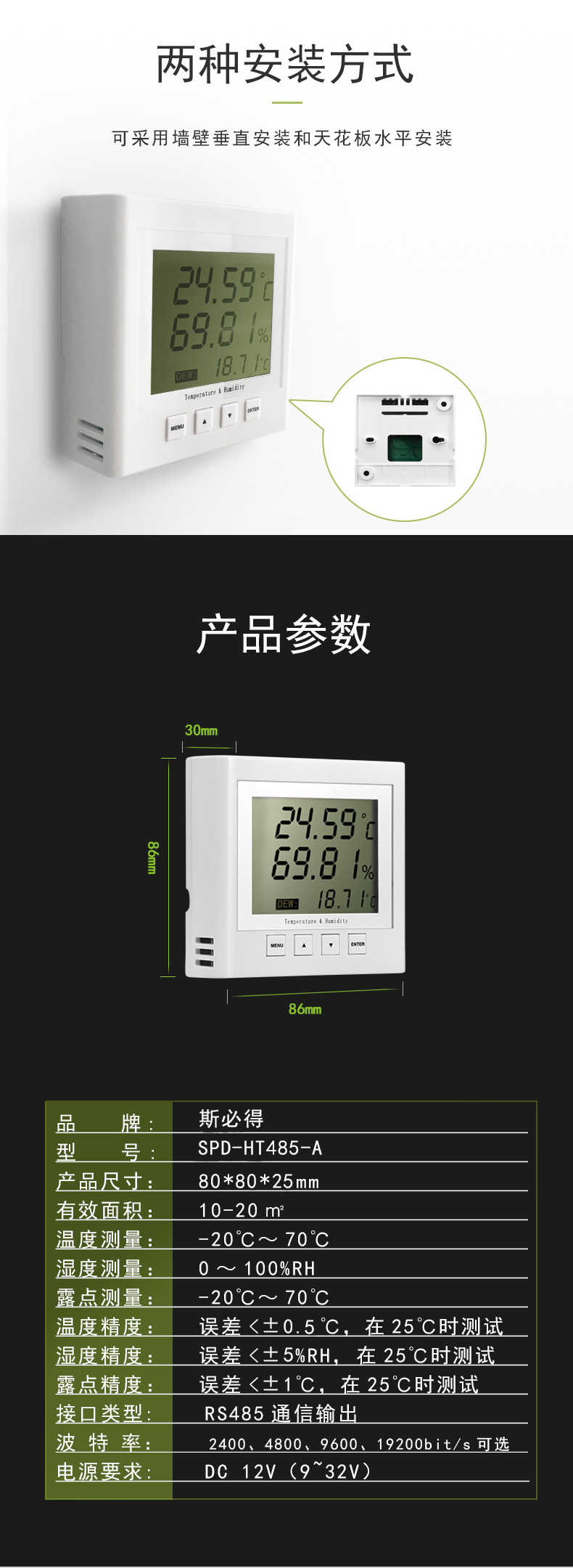

1、SPD-HT485_C带露点温湿度传感器常见的安装方式有室内墙壁垂直安装和天花板水平安装。
2、采用86底盒安装时,如需经线槽、线管敷设线缆,应防止线槽、线管导风造成温湿度值不准确。
3、传感器至空调送风口的水平距离应大于1.5m,至顶棚送风口的距离应大于0.5m。

谨防跌落,否则易摔碎液晶屏(不在保修范围内)

电源线连接


1、SPD-HT485_C带露点温湿度传感器可采用DC 9-32V电源输入,建议采用DC12V电源保证其长期工作的稳定性。所有操作均为不带电操作,各组件连接完善后方可供电。
2、请按照端子标识连接电源线,“12V”为输入电压的正极(红色),“GND”为 输入电压 的负极(黑色)。


RS485信号线的连接:



SPD-HT485_C带露点温湿度传感器连接通讯线时需注意端子标识,“485A”为正、“485B”为负,正负极接错会导致通讯不上。
不可将电源误接至通讯端子上,否则会造成元器件损毁(不在保修范围内)

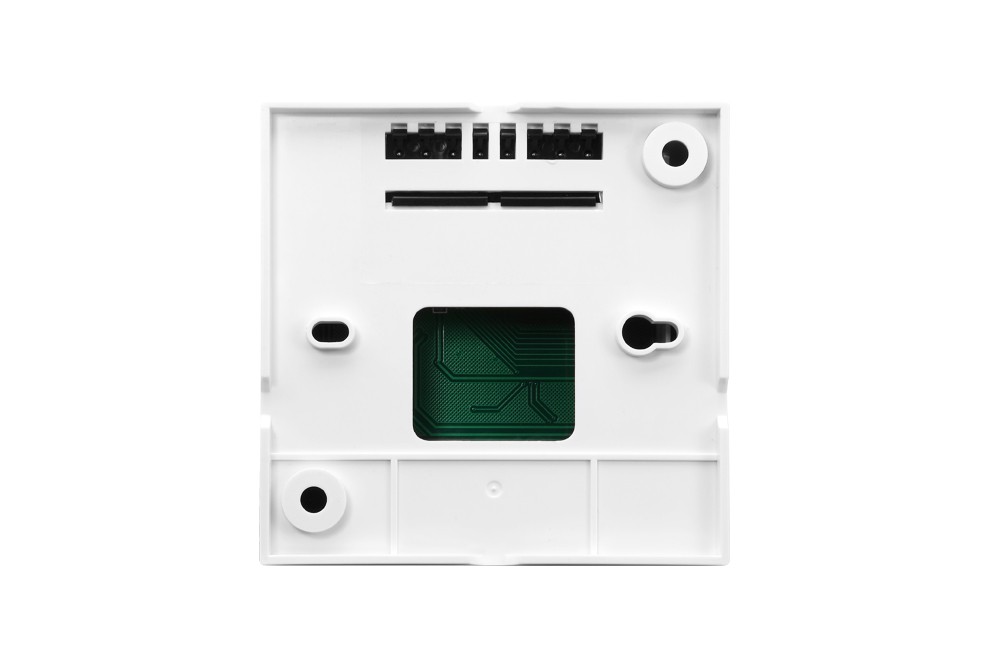

接线端子说明


本产品具有两组接线端子,给本产品供电和通讯时只需接一组端子即可,另一组端子用于级联其它温湿度设备,请勿认为本产品需两组电源接入。


调试



SPD-HT485_C带露点温湿度传感器所有接线步骤完成后,即可按如下指导进行调试工作
MENU:长按进入设定界面和选择设定内容
△:增加设定值
▽:减小设定值
ENTER:长按对设定值进行确认。
