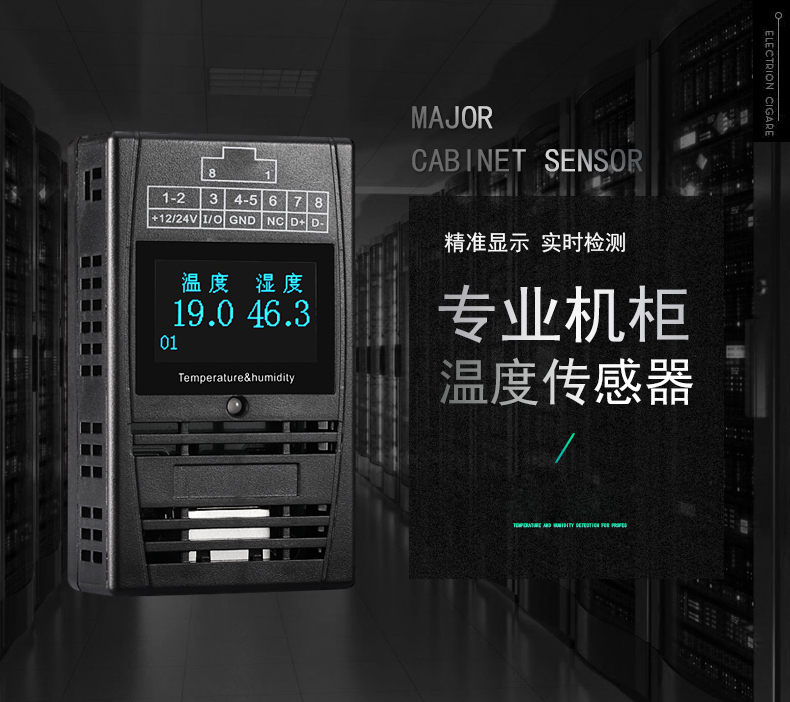

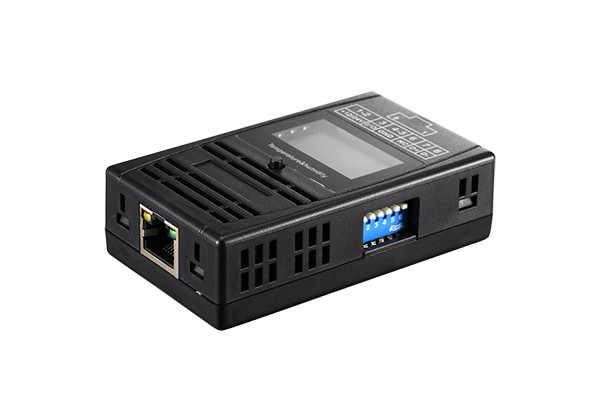

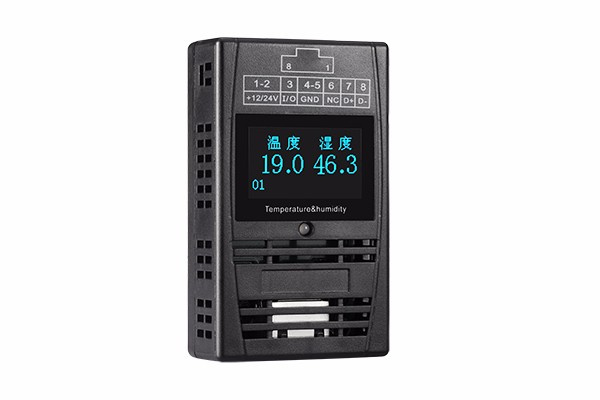

SPD-HT485_D机架温湿度传感器
SPD-HT485_D机架温湿度传感器用于测量并显示环境温度、湿度,产品选用高性能进口元器件,抗电磁干扰设计。针对机架环境设计,产品采用RS485方式通讯,双RJ45口设计,大大简化了系统布线。

全国热线
189-0300-8674
立即咨询
0
SPD-HT485_D机架温湿度传感器,机架温湿度传感器SPD-HT485_D机架温湿度传感器,机架温湿度传感器SPD-HT485_D机架温湿度传感器,机架温湿度传感器SPD-HT485_D机架温湿度传感器,机架温湿度传感器SPD-HT485_D机架温湿度传感器,机架温湿度传感器

安装说明:
环境要求:


1、无导电尘埃、无腐蚀金属及破坏绝缘的气体。

2、避免在有水、有雾的场所使用。

3、传感器至空调送风口的水平距离应大于1.5m,至顶棚送风口的距离应大于0.5m。

4、工作温度:-20℃~+70℃;0%~100%RH(无凝露);储存温度:-30℃~+70℃。



机械安装:

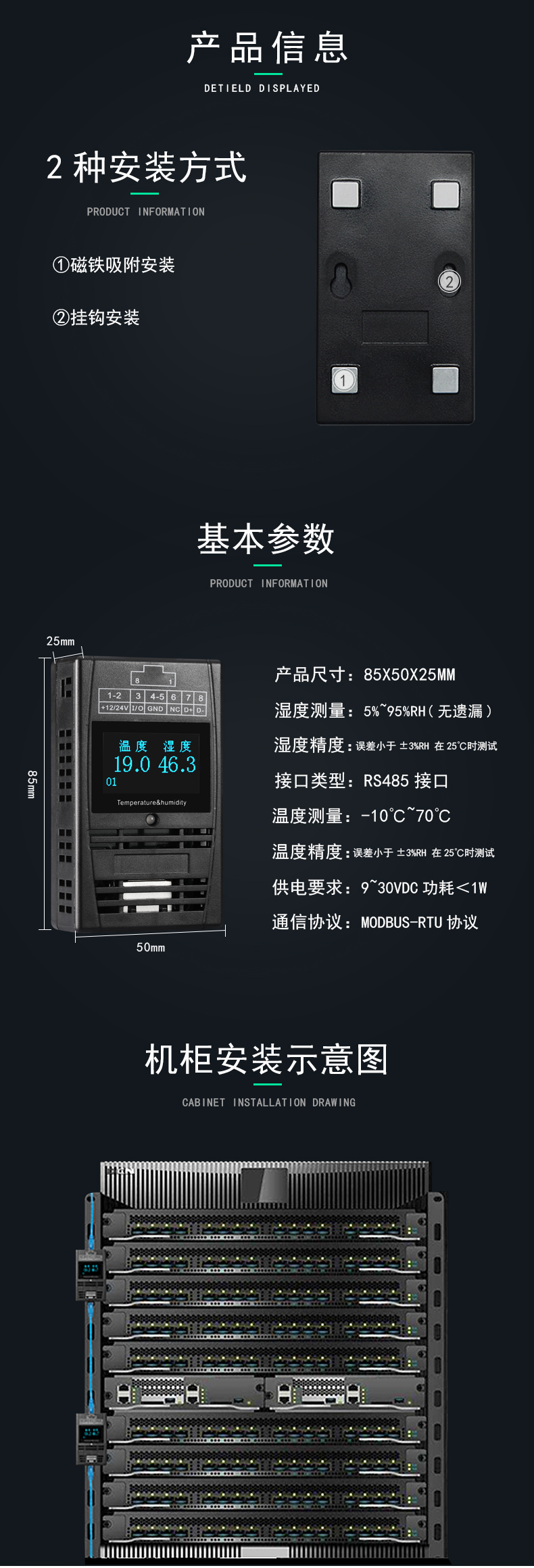

传感器共有二种安装方式,其安装方式如下图所示。

方式一:磁铁安装,传感器背部可直接吸附在铁质表面。

方式二:壁挂安装,传感器通过安装孔挂在固定螺钉上。

注意:磁铁安装时应手拿着贴住吸附面,避免磁铁和铁质表面猛烈撞击。
谨防跌落,否则易摔碎液晶屏(不在保修范围内)
SPD-HT485_D机架温湿度传感器,机架温湿度传感器


  传感器与外部的电气连接是通过两个RJ45接口完成的,RJ45接口用于供电、通信和设备级联,其定义参见下表。

引脚 Pin1和Pin2 Pin3和Pin6 Pin4和Pin5 Pin7 Pin8
定义 电源正极 NC 电源负极 D+ D-


  安装时,将标准直通网线的一端插入传感器的RJ45接口,网线另一端插入上层设备的传感器专用接口或级联的传感器。
不可将电源误接至通讯端子上,否则会造成元器件损毁(不在保修范围内)



地址设定




  拨码开关DIP6DIP1用于设置传感器地址,通过MODBUS-RTU协议和上层设备通信。其中DIP6为高位,DIP1为低位,将DIP6~DIP1按照由高至低的顺序组合后加上1即为实际地址,例如地址为2时设置如下图所示。

SPD-HT485_D机架温湿度传感器,机架温湿度传感器


拨码开关DIP1DIP6的设置见下表:

DIP6~DIP1 地址   DIP6~DIP1 地址   DIP6~DIP1 地址
0 0 0 0 0 0 1   0 0 0 1 1 0 7   . . . . . . . . ..
0 0 0 0 0 1 2   0 0 0 1 1 1 8   1 1 1 0 1 1 60
0 0 0 0 1 0 3   0 0 1 0 0 0 9   1 1 1 1 0 0 61
0 0 0 0 1 1 4   0 0 1 0 0 1 10   1 1 1 1 0 1 62
0 0 0 1 0 0 5   0 0 1 0 1 0 11   1 1 1 1 1 0 63
0 0 0 1 0 1 6   0 0 1 0 1 1 12   1 1 1 1 1 1 64




OLCD显示屏:

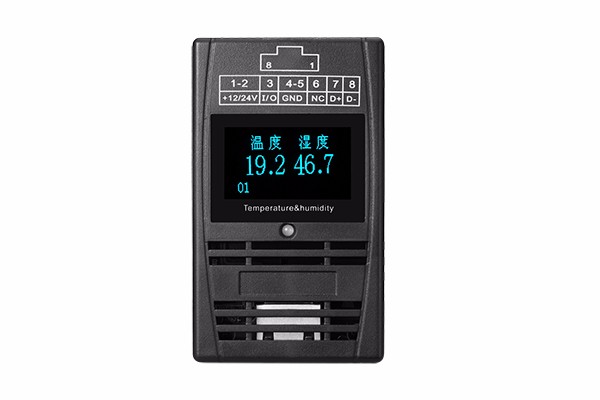

OLCD显示屏实时显示传感器地址及温湿度数据。例如:传感器地址为2,测量温度数据为25.5℃,测量湿度数据为58.5%RH,此时LCD屏显示如下:

SPD-HT485_D机架温湿度传感器,机架温湿度传感器




产品示意图

SPD-HT485_D机架温湿度传感器,机架温湿度传感器



产品尺寸图
(单位:mm,误差±0.5mm)

SPD-HT485_D机架温湿度传感器,机架温湿度传感器
