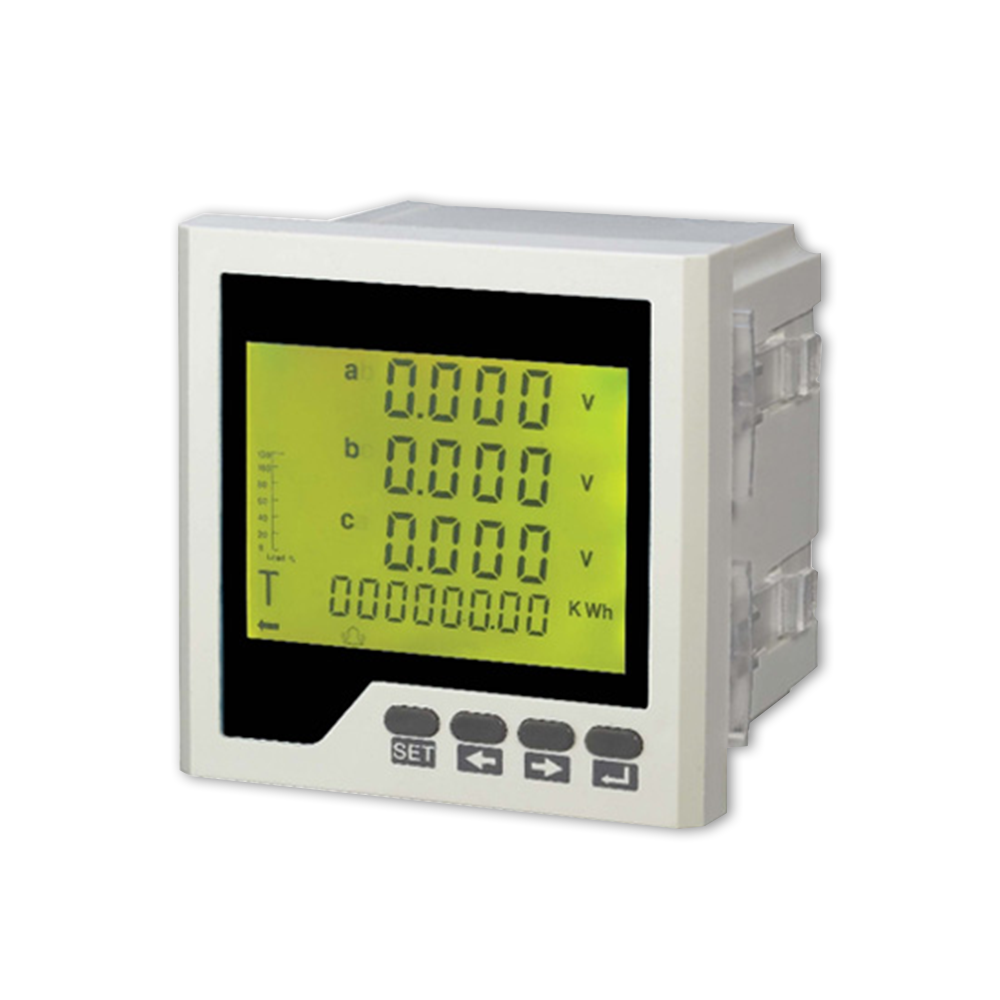

三相电量仪
产品详情 多功能网络电力仪表 测量全部三相电参量(三相电流、三相电压、三相有功功率、合相有功功率、三相无功功率、合相无功功率、三相视在功率、合相视在功率。

全国热线
020-31520119   189-0300-8674
立即咨询
0

可监控市电或UPS输出电压、输入电压、电池组电压、负载电流等监控,此仪表是单项表。智能数显单相电流测量仪表,通过直接交流采样,微电脑数字化处理,真有效值算法测量电流,并由高亮液晶屏显示的数显智能电流表。一路继电器报警输出,可设置成上限报警,下限报警或上下限报警。一路模拟量变送输出(0~20mA或4~20mA等)

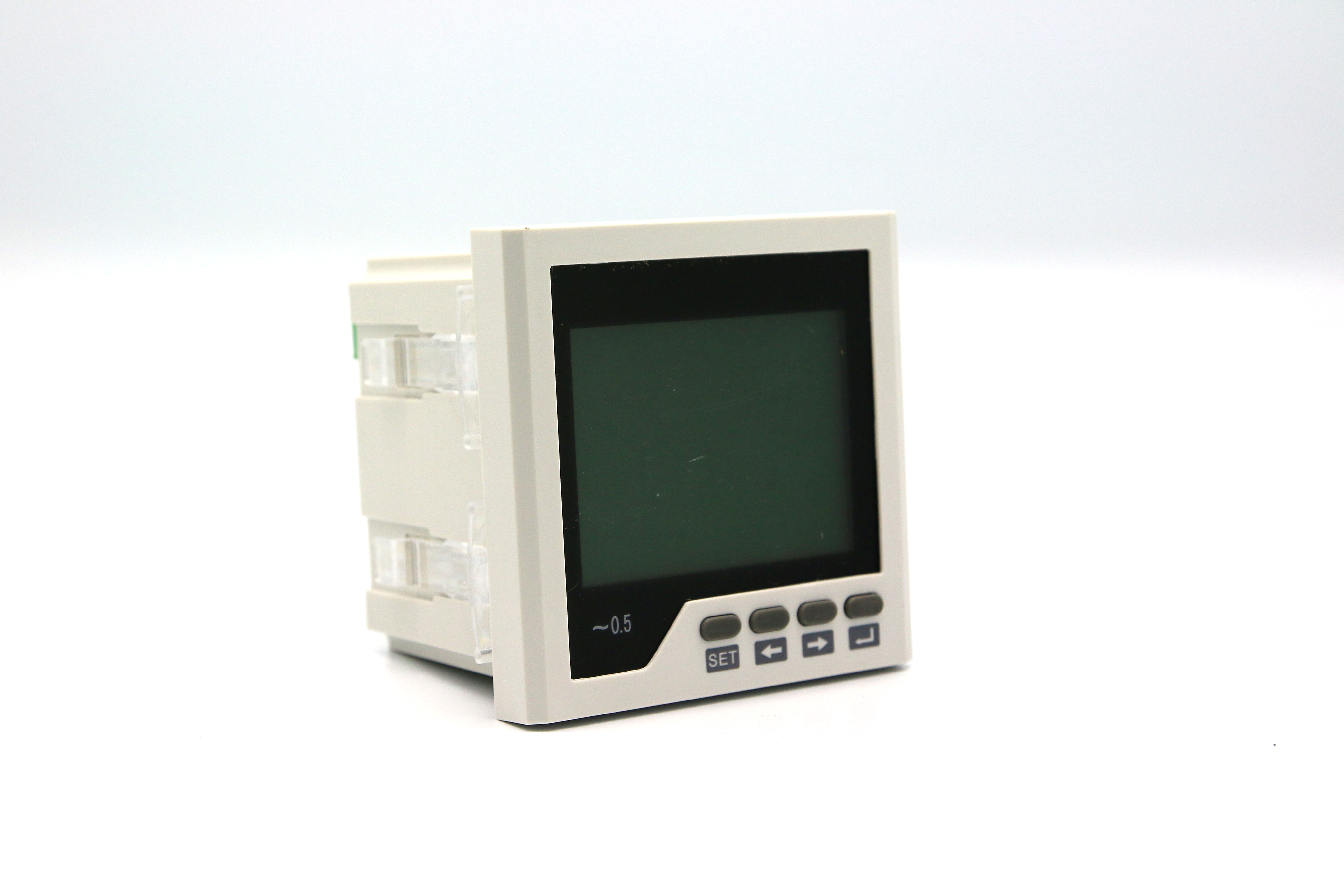

三相电量仪,机房配电监控

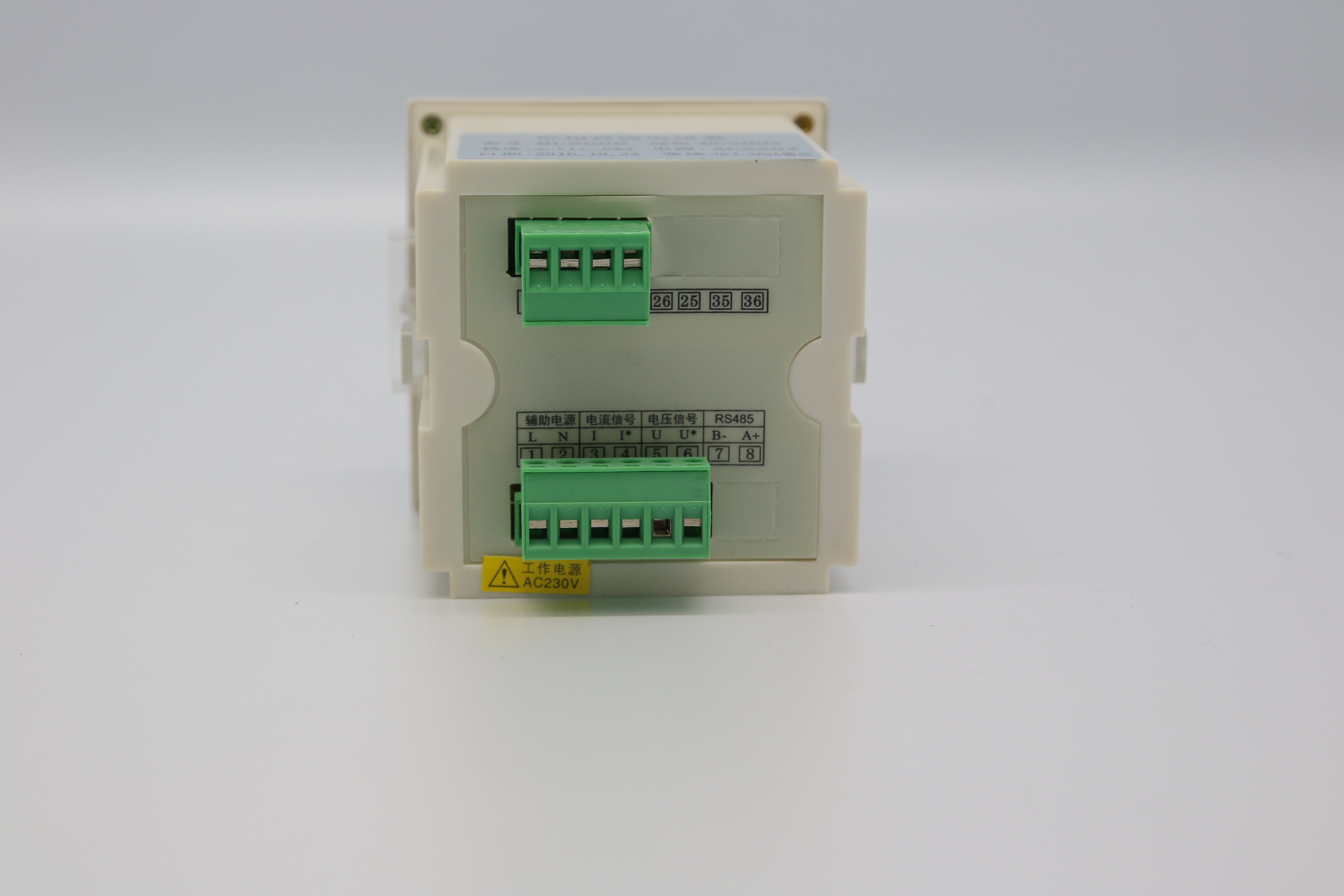

三相电量仪,机房配电监控

技术参数:

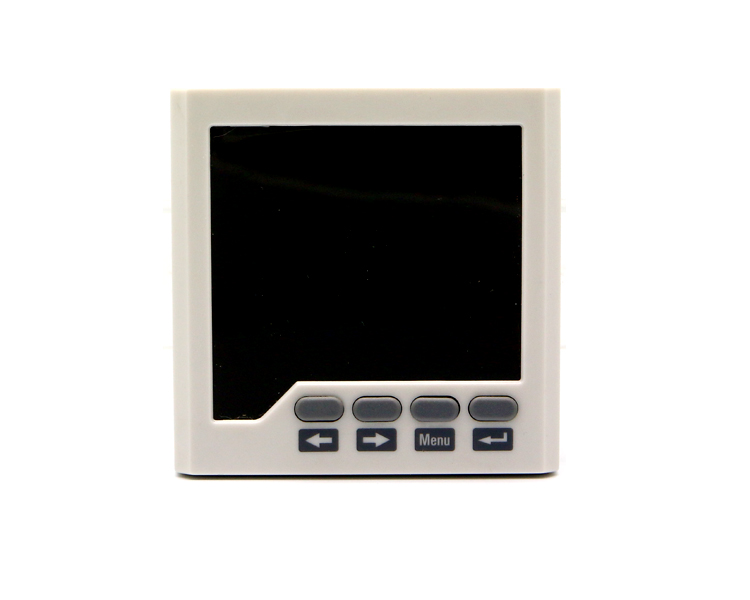

三相电量仪,机房配电监控



RS485通信模块:

  RS458支持标准的Modbus-rtu协议命令:01H,02H,03H,04H,05H,0FH,10H。波特率:2400,4800,9600。数据格式:8位数据位,无校验位,1位停止位;8位数据位,奇校验,1位停止位;8位数据位,偶校验,1位停止位;8位数据位,无校验位,2位停止位。通信地址,波特率,数据格式可通过仪表菜单设置。全部的测量电参量、参数设置可通过RS485接口读出,可与各种PLC,HMI,组态软件组网。


继电器输出模块:

  最多可选配4路继电器,继电器可工作于报警状态或遥控状态。当工作于报警状态,继电器于测量的电参量中一个相关联,低于或高于设定的报警值则继电器动作;当工作于遥控状态,通过RS485接口,Modbus-rtu命令的05H,0FH,10H控制继电器的动作。


开关量输入模块:

  最多可选配6路开关量输入,采用干结点电阻开关信号输入方式,仪表内部配备+15V 的工作电源,无需外部供电,可用于监测如故障报警节点、分合闸状态、手车位置、电容补偿柜电容投入状态等,状态信息可以通过通讯接口远传至智能监控系统等,配合遥控/报警继电器功能可方便实现自动分合闸。开关量输入监测的状态可设置为继电器输出动作的条件,实现一些闭锁、互锁等功能。


变送输出模块:

  最多提供2路模拟量变送输出功能,每一路都可选择26个电参量中的任何一个作为变送输出项,通过仪表本身的变送输出功能,实现电参量的模拟量变送输出功能(0~20mA、4~20mA、0~10~20mA或4~12~20mA),其数量对应关系可任意设置。


  三相多功能电量仪 用于检测机房供电的三相电参数(比如各相电压、电流、功率、频率等参数),每个仪表的大小为96*96*96mm, 一般放置在电箱里。一般将机房供电的三相三线或者三相四线连接到仪表的前面接头,仪表输出信号为RS485数据通讯(二芯,双绞线连接至RS485总线上)。
