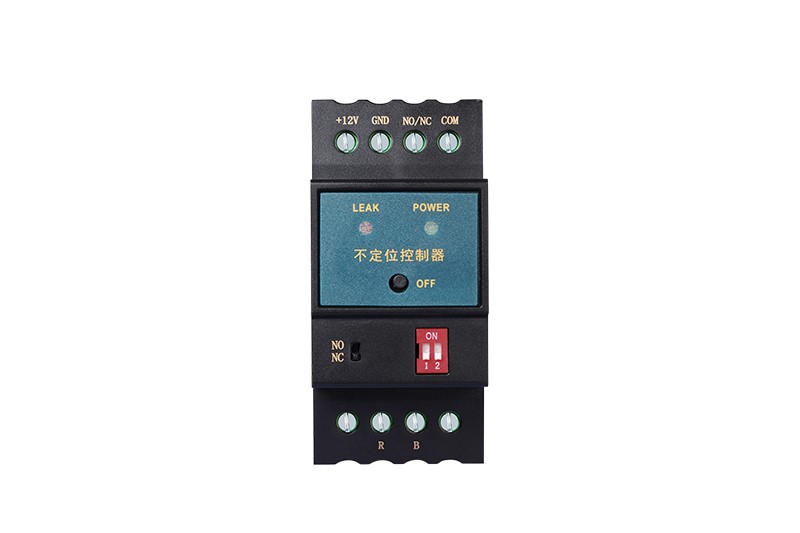

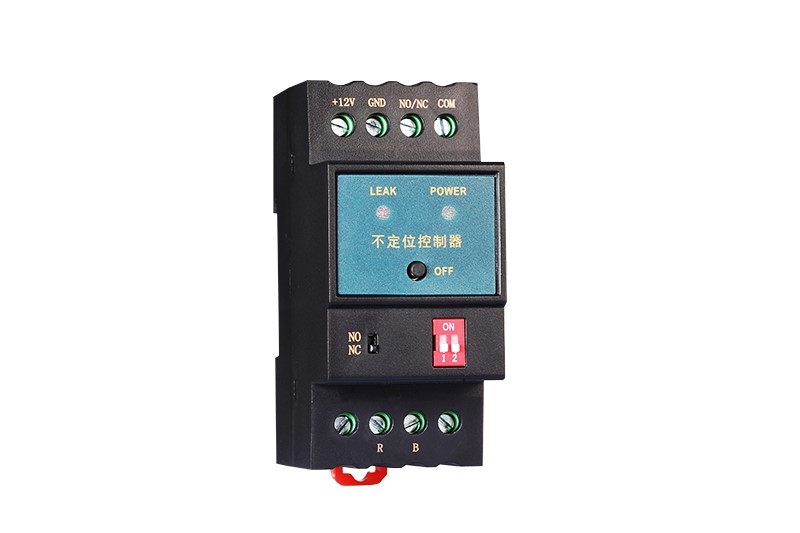

SPD-DC02不定位测漏控制器
SPD-DC02不定位测漏控制器是一款操作简单、性价比极高的液体泄漏检测设备,能通过面板上的拨码开关选择不同的反应灵敏度。

全国热线
189-0300-8674
立即咨询
0
SPD-DC02不定位测漏控制器,不定位测漏控制器SPD-DC02不定位测漏控制器,不定位测漏控制器SPD-DC02不定位测漏控制器,不定位测漏控制器SPD-DC02不定位测漏控制器,不定位测漏控制器SPD-DC02不定位测漏控制器,不定位测漏控制器

  SPD-DC02测漏控制器输出的继电器触点信号,可与各种监控系统相整合,实现远程控制,以适应不同检测环境和等级要求。

  SPD-DC02不定位测漏传感器是一款操作简单、性价比极高的液体泄漏检测设备,能通过面板上的拨码开关选择不同的反应灵敏度,以适应不同检测环境和等级要求。SPD-DC02测漏控制器输出的继电器触点信号,可与各种监控系统相整合,实现远程控制。



稳定可靠:
  SPD-DC02不定位测漏控制器绝大部分选用进口元器件,既能保证检测时的高灵敏性,还能减少各种外界因素所造成的误报警,具有独特的防浪涌保护功能,并提供1组泄漏报警继电器。



可调性强:

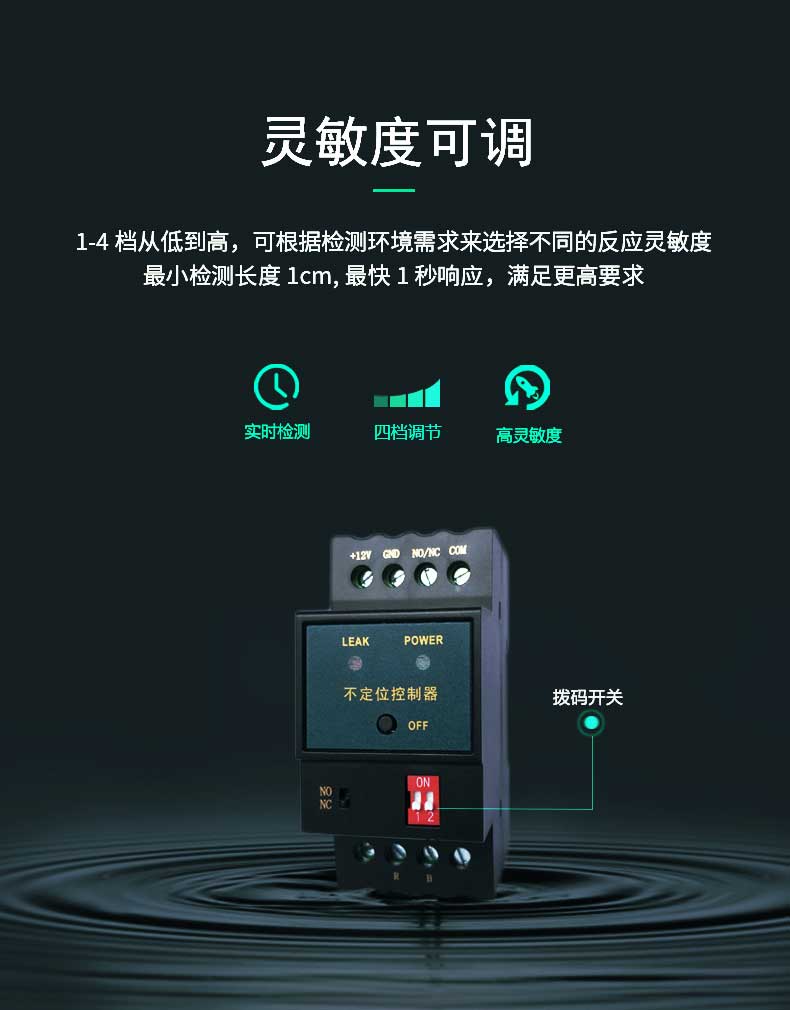

  SPD-DC02不定位测漏控制器面板上有一个2位4档拨码开关,用户可根据检测环境的等级要求来选择不同的反应灵敏度(调节范围在线缆长度的1cm—20cm内)。


简洁美观:
  SPD-DC02不定位测漏控制器适用标准工业模块、DIN导轨安装,所有的现场接线均可以通过接线端子来轻松完成,当泄漏产生时,继电器动作、泄漏指示灯亮,排险后控制器各部位自动复位,回归正常状态,无需人工现场操作。


系统说明:

  斯必得科技不定位测漏检测系统,由控制器、引出线、感应线及相关配件构成。
SPD-DC02不定位测漏控制器,不定位测漏控制器

                                             不定位测漏控制器SPD-DC02系统接线图

  控制器SPD-DC02可依据继电器输出信号来控制外围设备如声光报警器、电话拨号器、开关量采集模块、短信模块等工作。


安装:

  请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所,安装位置应避免高温高湿,震动,腐蚀性气体环境及其他电子杂讯干扰源等。SPD-DC02 控制器扣装于标准的35毫米DIN导轨上,请在控制器电源断开的状态下进行接线。

SPD-DC02不定位测漏控制器,不定位测漏控制器
SPD-DC02不定位测漏控制器,不定位测漏控制器




注意事项:

SPD-DC02控制器为电子设备。应谨遵以下预防措施,以避免对电子部件造成损坏。
1、请勿对控制器进行改造或解体。
2、请不要用湿手接触控制器。
3、在安装机器前,对控制器的额定电压及电源电压进行确认。
4、当使用控制器输出接点时,对接点额定负载进行确认。
5、定期检查维护时请避免使用有机溶剂,应用干燥的棉纱进行擦拭。
6、避免接触金属锉屑、油脂、管道涂料及其它污染物。


接线步骤:

引出线 将引出线红、黑芯线分别接入控制器面板R、B处,再接入二芯正螺纹结构的检测线缆 SPD1100。
信号输出 输出常开、常闭触点信号既可接入监控系统,也可用于控制报警设备输出报警信号,当需要控制大电流设备时,务必增加继电器(如需要,应再加上接触器)以拓展触点负载能力,否则会烧坏控制器。
电源 按端子标识接入DC 9~30V电源,电压过低不能正常工作、过高会烧坏控制器 (工作电流15mA)。
灵敏度 拨码开关可调,1至4档检测灵敏度依次增高。

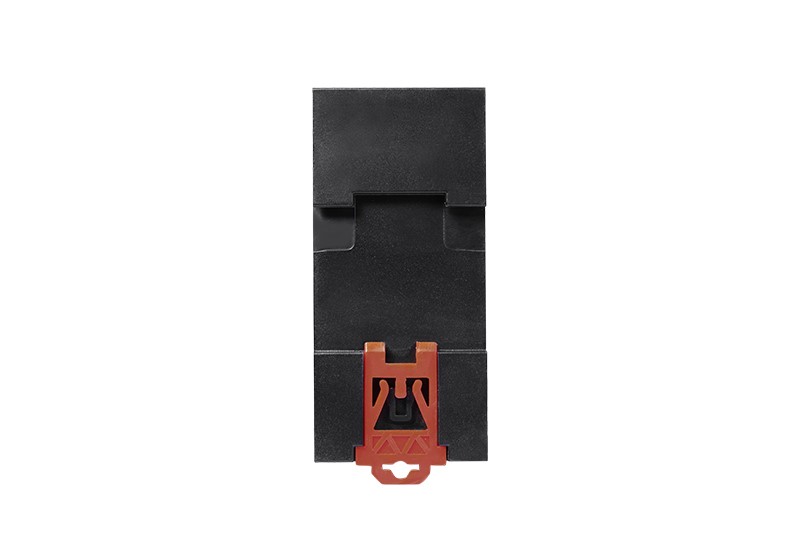

安装 拉开导轨释放阀,将控制器 SPD-DC02水平置于DIN 35mm工业导轨上,再锁紧释放阀即可。


调试说明:

  控制器所有接线步骤完成后,即可按如下指导进行调试工作。当接通控制器电源时,POWER指示灯亮绿色。当未亮灯时可能是由于出现装置异常等,请与本公司联系。

1、取少量的自来水(非净化处理水),将感应线浸没于水中,一秒钟后,继电器动作,LEAK指示灯亮红色,蜂鸣器响,按下OFF按键可消音。擦干线缆上的水后,继电器复位,LEAK指示灯灭。

2、控制器设置有一个灵敏度调节拨码开关,可适应不同环境下的漏液检测。1至4档检测灵敏度依次增强,出厂默认为第4档。各档位所对应的控制器反应灵敏度如下表。

自来水条件下
1  档 浸水报警长度>20cm 参考阻值32KΩ
2  档 浸水报警长度>6cm 参考阻值90KΩ
3  档 浸水报警长度>2cm 参考阻值270KΩ
4  档 浸水报警长度>1cm 参考阻值500KΩ



按键示意:SPD-DC02不定位测漏控制器,不定位测漏控制器


  OFF轻触开关可在漏水状态下给蜂鸣器消音,NO/NC拨动开关可选择控制器继电器的输出方式,拨码开关调节检测灵敏度。
