经济型环境监控主机 / PRODUCT SHOW

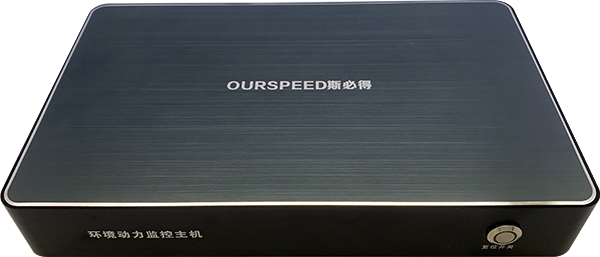

SPD-T300_GSM 经济型机房集中监控(短信+电话报警)
产品详情 SPD-T300_GSM经济型机房集中监控(短信+电话报警)系统 机房温度监控短信+电话+声光报警:1、机房:停电、温度、湿度、烟感、浸水控制拨打电话、短信报警。2、智能空调控制。

全国热线
020-31520119   18011979418
立即咨询

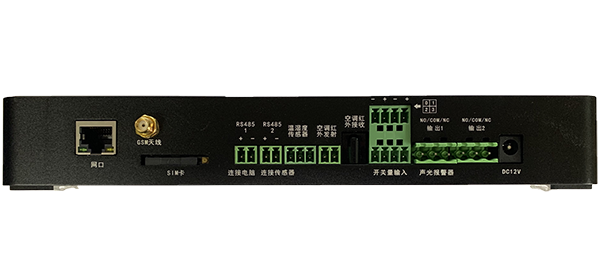

产品详情

1. 网口
2. 天线:天线要远离主机,与主机距离不能小于1米。
3. GSM卡摆放的SIM卡托接口
适用于移动、联通GSM手机卡,不支持电信卡(CDMA)
4. Rs485数据接口.RS485(1)用于监控主机与电脑连接的数据接口
5. RS485(2)用于连接带RS485协议的传感器
如需沿长线,接线方式(请见图A)
6. 数字温湿度传感器接口(线长3米)
7. 空调红外发射端子(过去右边黑色部分属于红外接收窗口录制空调遥控开关机编码时用到)
控制带有遥控器的空调(控制空调时请距离和角度位置摆放好)
8. 空调红外编码接收窗口
9. 开关量接口:开关量传感器输入端子(端口属性/序号 0-3)
(0、1、2、3项)烟感、漏水、停电传感器等带开关量传感器
10. 声光报警器专用输出1接口
声光报警器接线图(请见图A)
11. 通用继电器输出接口
12. DC12V主机电源接口


 安装步骤(以SPD-T300GSM标准配置为例)
1. 将主机置于机架内,并固定在机架适当位置上。
2. 将温湿度传感器连接到温湿度传感器端口。
3. 将直流12V电源适配器电源输出端连接至控制器DC12V端子
4. 将GSM卡放进SIM卡的卡托里面(拔插卡时主机需断电操作)。
5. 拧上天线并摆放距离主机1米开外信号强度比较好的地方。
6. 将RS485转换器连接监控主机的RS485(1)端口,如果数据线长度不够可自行延长数据线,线材:双绞线(注意:RS485数据线分正负,请记住原始的线序,如果接反将不能正常与电脑通讯)
7. 主机控制面板的工作指示灯和网络信号灯工作正常情况下1秒闪一次,GSM信号灯检测信号正常情况下三秒闪一次,声光报警器在报警状态亮红灯和发出报警声。
8.根据所连接的设备可通过RS485转换器或者插网线方式,选择使用客户端软件或者浏览器登录主机默认IP地址调试。

应用场景

优势亮点

性能参数

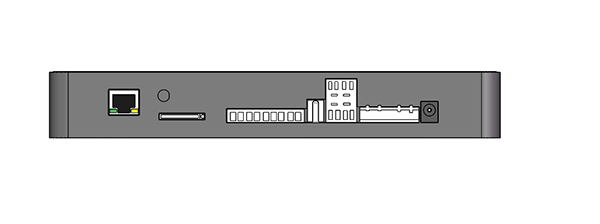

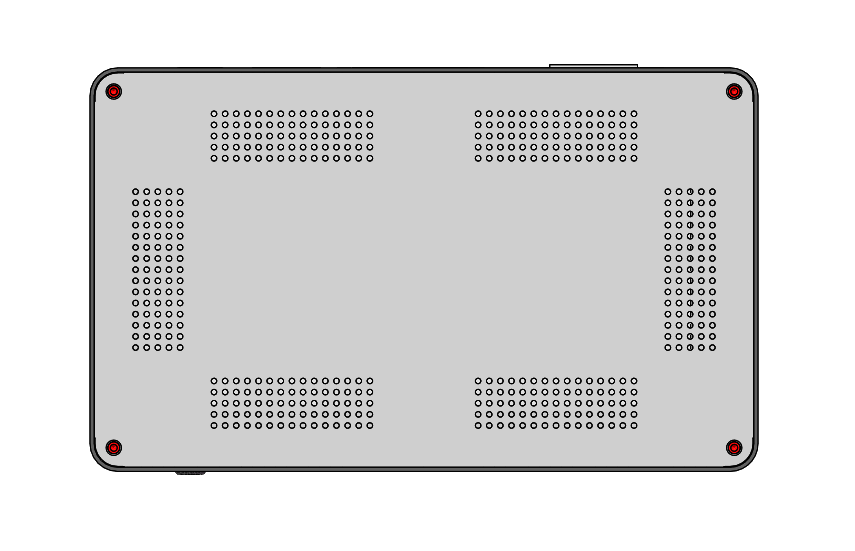

外形尺寸:240*145*35mm (长*宽*高)
8.2技术参数:
工作电压:DC12V
功耗:<3W
继电器输出端负载能力(阻性负载):AC250V/5A
工作温度:-20℃~+60℃
标配温度传感器类型:AM2322
温湿度传感器检测范围:温度:-40~80℃    湿度10-90%RH
温湿度分辨率:0.1℃/1RH
标配温湿度传感器精度:温度:±0.5℃ @-10℃ to +85℃     湿度±3%RH
标配温湿度传感器衰减值:温度: <0.1℃/年   湿度: <1%RH/年
温度传感器连接线长度:3m

智慧机房平台软件

接口图示



安装步骤(以 SPD-T300GSM 标准配置为例)

1. 将主机置于机架内,并固定在机架适当位置上。
2. 将温湿度传感器连接到温湿度传感器端口。
3. 将直流 12V 电源适配器电源输出端连接至控制器 DC12V 端子
4. 将 GSM 卡放进 SIM 卡的卡托里面(拔插卡时主机需断电操作)。
5. 拧上天线并摆放距离主机 1 米开外信号强度比较好的地方。
6. 将 RS485 转换器连接监控主机的 RS485(1)端口,如果数据线长度不够可自行延长数据线,线材:双绞线(注意:
RS485 数据线分正负,请记住原始的线序,如果接反将不能正常与电脑通讯)
7. 主机控制面板的工作指示灯和网络信号灯工作正常情况下 1 秒闪一次,GSM 信号灯检测信号正常情况下三秒闪一次,
声光报警器在报警状态亮红灯和发出报警声。
8.根据所连接的设备可通过 RS485 转换器或者插网线方式,选择使用客户端软件或者浏览器登录主机默认 IP 地址调试。
