微模块是由若干个机架为单元,包括配电模块、制冷模块、高压直流或UPS模块、冷通道、监控、网络、布线等若干个功能在内的独立运行模块,该模块均为工厂预制,可灵活拆装、快速部署、方便扩容,采用行级制冷技术,使冷空气集中与服务器进行热交换,避免将大部分冷空气与环境进行热交换,达到节能目的。

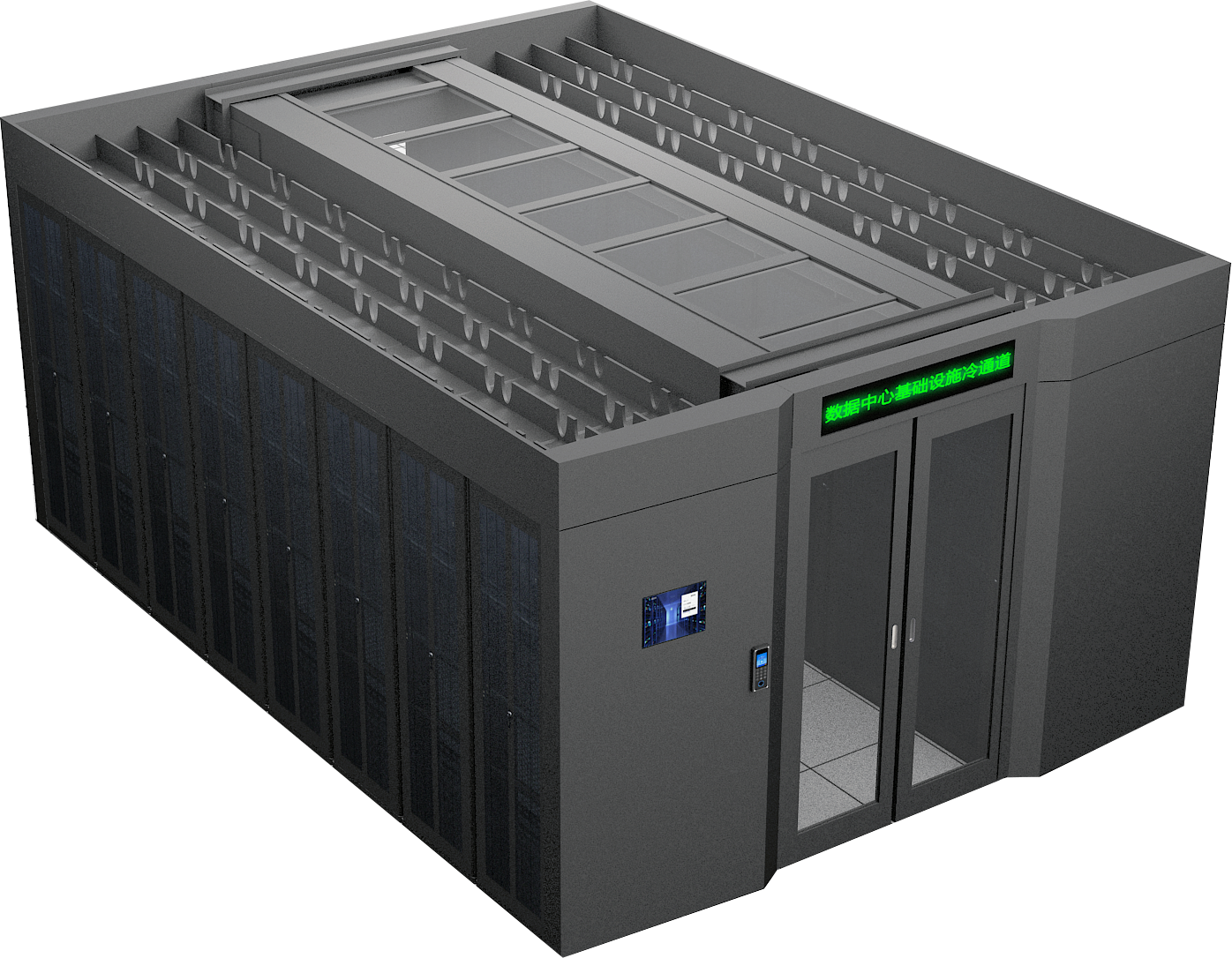

微模块数据中心由冷通道封闭、机柜、门禁、配电、监控、UPS和空调等组成,微模块系统的智能设计、模块化设计的特点可以为客户带来易建设、易管理、易扩容的客户价值为IT客户带来美观、安全、可靠、高效的使用体验。
微模块机柜的布置方式,是将机柜采用“面对面”摆放,这样在两排机柜的正面,面对通道中间布置冷风出口,形成一个冷空气区“冷通道”,冷空气流经设备后形成的热空气,排放到两排机柜背面中的“热通道”中,通过热通道布置的回风口回到空调系统,使整个机房气流、能量流流动通畅,提高了机房精密空调的利用率,进一步提高制冷效果。
将冷通道的上部和两端采用透明玻璃封闭,在两端安装自动移门,以便人员进出。冷通道封闭后,更是杜绝了位于机柜顶端经常出现的热风回流到机柜正面设备进风口的现象,将最大限度地将冷量集中到设备进风口,形成冷池。封闭冷信道以后冷热空气基本隔绝,在设备机柜垂直的各个断面上面的进风温度都可控制在理想的范围内 (15~25°C),提高送、回风效率。
