随着机房设备的快速发展和规模的不断扩大，单纯依靠传统的人工巡检方式已经不能满足机房高质量维护的需求。动态环境监测是一种电力与环境监测系统，可以实现对配电、现场安全、现场环境的监测要求。配电包括高低压配电、开关电源、UPS、ATS、蓄电池、发电机、照明等，现场安全包括温湿度、漏水、空调、新风、空气质量等；现场环境包括门禁、闭路监控、防盗报警、防火、防雷等。

通过这些设备将动态环境监控集成到同一个平台中，当设备发生报警时，通过电话和短信通知值班人员，实现从设备运行情况多层次监控到环境。机房环境是保证通信系统安全稳定运行的基础。因此，电力设备的维护必须及时可靠，以保证通信系统的正常运行。

动态环境监测是指对各种机房内的电力设备和环境变量进行集中监测。一套完整的电力环境综合监控系统，可以对分布式独立电力设备、机房环境、机房安全监控对象进行遥测和远程监控。信息采集，实时监控系统、设备、安全的运行状态，记录和处理相关数据，及时发现故障动环监控设备图片及参数，进行必要的远程控制和远程调整操作，及时通知人员处理；，对供电和空调进行集中监控、维护和管理，提高供电系统的可靠性和通信设备的安全性。

为机房的管理自动化、智能化运行和科学决策提供强有力的技术支持。实施后，可通过监控系统及时发现故障，提示维修人员采取必要措施解决问题，大大提高了维修质量，成为电力维修必不可少的有效手段。

动环监测系统的功能特点：

(1）机房用电设备通过智能数据接口(RS232、RS485、RS422）或增加采集和传感设备，实现设备正常运行）监测、异常状态预测、在线智能故障诊断等功能。

（2）电力设备、服务器、输变电设备的工作环境，如温湿度、漏水、防火等环境参数监测、机房空调监测、接入用电环境监控系统实现实时数据监控和报警阈值设置、报警预测，并结合应急预案采取相应的处理策略，确保工作环境处于健康状态，为设备可靠运行提供有力保障.

（3）机房是重要区域，机房安防环境需要接入电力环境监控系统，实现门禁管理、入侵报警管理、视频监控、IP等功能对讲机，确保机房安全，实现远程无人值守管理，节省人力资源。

（4）机房服务器、网络设备（交换机、路由器等）支持SNMP（简单网络管理协议），接入电力环境监测系统监测设备工作状态，设置报警阈值实现早期预警功能，及时掌握提供核心服务和设备健康指标。

（5）监控系统需要支持灵活的组网方式，可以根据现场提供的资源搭建监控网络，支持现场数据总线（RS485、RS422、RS232等.)、TCP/IP、E1、ADSL、GPRS、3G（EVDO、HSDA、WCDMA）等组网方式。

(6）对于分散的机房，应采用分布式应用、集中监控、统一管理的原则，实现无人值守的机房。

动环监测系统的基本结构：

动态环境监测系统采用阶梯式串联的基本结构。对于一个区域，一般由监控中心（SC—）、区域监控中心（SS—）、监控单元（SU—）和监控模块（SM—）组成。.

在系统结构图中，各部分定义如下：

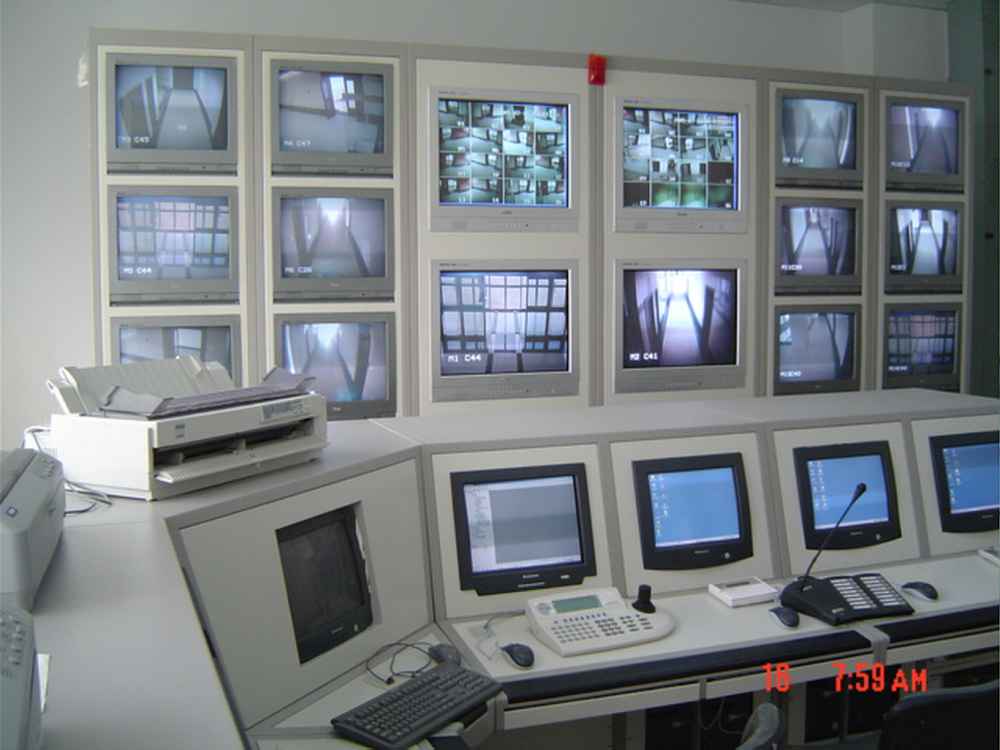

（1）监控中心（SC）的设立是为了满足集中监控、集中维护、集中管理的要求。动环监控系统的建设可以相对独立，也可以成为整体的一部分。根据维护需要进行综合网管，动态环境监控系统可以通过各级监控中心的D接口完成与其他网管信息的交互，也可以并入综合网管系统。

（2）区域监控中心（SS）为满足当地县区级管理要求而设立，负责辖区内各监控单元的管理。对于固网，区域监控中心是一个县/区的概念，目前SS的建设逐渐转变为拉回终端的方式，其功能不断弱化；对于移动网络，由于其组网方式不同于固网本地网络，这个层次在建设初期被削弱甚至取消。

（3）监控单元（SU）是监控系统中最小的子系统，由若干监控模块及其他辅助设备组成，监控范围一般为独立的通信局（站）。

（4）监控模块（SM）是指完成特定设备管理功能并提供相应监控信息的设备。例如，目前各类带有通信接口的电力设备，其控制模块都具有监控管理功能：该设备，同时可以与外部信息交互，属于监控模块的范畴。

（5）在实际应用中，不同运营商根据自身特点提出不同的组网结构，重新定义各个部分。

动环监测系统传输方式

对于任何一个监控系统来说动环监控设备图片及参数，获取监控数据是监控的最终目标，而传输方式是实现这一目标不可或缺的手段。监控系统的联网、监控系统的规模、监控系统的监控量（内容）与传输方式密切相关。在监控系统中，不同的网络层级之间可以采用不同的传输方式。

(1）监控模块(SM)和监控单元(SU)之间的传输方式

监控模块（SM）和监控单元（SU）均位于监控现场，距离较短。通常使用专用数据总线。物理接口和传输速率可以通过以下方式选择：

a) V.11/RS422 1.2kbit/s～/s；

b) V.10/RS423 1.2kbit/s～/s；

c) RS485 1.2kbit/s～/s；

d) V.24/V.28/RS232-C1.2kbit/s～19.2kbit/s；

e) G.703/s 同向端口；

f) RJ45-T，-/s。

在上述物理接口中，最常用的是RS232和RS485/422。

(2）监控单元SU上面的传输方式

在地理位置上，监控单元（SU）与各级监控中心不在同一个地方，可以为监控系统提供的传输资源根据通信局（站）的大小差异很大) 监控单元 (SU) 所在的位置。对于大型通信局来说，监控单元（SU）到各级监控中心（SS或SC）的传输资源非常丰富；对于基站、模块局等小型站点，传输资源相对有限；而对于光缆中继站来说，传输资源相对稀缺。.

因此，应根据不同的情况，利用原有的传输资源，在传输系统稳定可靠、满足带宽要求的基础上，构建科学合理的网络结构。

在实际的监控项目中，有些局站可以同时提供多种传输资源，我们需要根据项目的要求进行选择。目前主要有IP网络、2M或2M提取时隙、单向环（链）和双向保护环组网、无线组网、光缆或微波传输设备上的辅助通道、光纤传输等。

机房特点：

（1）网络机房、数据服务机房：

服务器和交换设备较多，机房环境比较高；机房内服务器等设备的安全等级高，相应的安全等级也高；机房内的电源设备种类繁多，数量众多。难度很大，需要维护人员少，但需要较强的综合能力；机房内服务器和网络设备多，预警等级要求高；如果发生故障，影响范围大，损失大。

（2）通信基站及模块办公室（接入网）室：

局点多，传输资源有限；机房（基站）用电设备种类和数量少；机房（基站）设备投资低；电网不是很稳定；基站）基本上是无人值守的。

住宅物业机房：机房内设备以动力设备为主，如发电机、低压配电系统、小型UPS、消防及家用水泵等，种类少、数量少；一般处于半值班状态，维修难度不大，但具备综合专业技能的维修人员较少；

（3）数据中心（IDC），通信母公司办公楼：

机房内设有大量专业机房（油机房、低压配电房、UPS机房、输变电机房、数据机房、核心数据机房等），核心数众多数据服务器和交换设备。电力设备种类多、数量多，维护难度大。普遍有人值守，维修人员综合技能要求高；机房设备价值高，综合安全防护要求最高；机房内服务器和网络设备多，需要预警级别高；如果发生故障，影响范围广，损失严重。

动态环境监测系统的发展方向

(1）底部监控单元的智能

随着技术的发展，底层监控单元处理器的集成度和性能得到了快速提升，使得底层对监控数据进行分析和处理，提高监控系统的控制功能成为可能；同时，随着通信业务的发展，站点的数量和网络规模也在日益增加，监控系统的数据量和处理能力也面临着越来越严峻的挑战。

面对这种发展趋势，传统的轮询方式和监控中心的集中处理机制，必然会给传输网络和监控中心的服务器带来巨大的压力，很可能引发网络风暴等问题，中心瓶颈和单点故障。通过底层监控单元的智能化，可以有效解决这些问题。

底层监控单元的智能化是指通过在底层数据采集器上安装嵌入式操作系统，运行应用程序，对底层数据进行处理和管理。数据主动上传，大大降低了网络负载，提高了监控中心的访问和处理能力；同时，底层智能平台通过监控中心的配置，可在底层实现多种业务定制功能，更符合电力设备维护需求。

(2）网络完全基于IP

动环监控系统的网络可以根据传输网络方式采用灵活的网络结构。目前通信局（站）一般采用RS485/422总线网络，从SU向上多采用TCP/IP网络。

从监控发展趋势来看，TCP/IP网络已经在很多行业得到广泛应用，也将是动态环境监控系统的一个发展方向。目前部分厂商的产品在SM中配备了网络接口，整个监控系统可以在全网采用TCP/IP组网，监控中心可以直接访问SM获取数据，并在其中配置通信服务单元监控中心实现SM监控数据。预处理，从而弱化了现场SU的概念，可以轻松完成任何监控模块的割接、新的监控模块接入网络等，也可以与数据一起传输进行图像监控，组网非常灵活.

(3）监控对象更全面，功能更全

动态环境监测系统的监测对象一般为电力设备和环境量，监测的目的是完成对三个远程量的监测。随着维护要求的不断发展，对监控系统提出了更高、更全面的要求。

首先，对监控对象的要求也比较全面。监测对象不应只包括常规电力设备和环境量。在一些特定的通信局站，比如通信基站，一些监控厂商也增加了盗窃问题日益严重的问题。空调室外机防盗、进出识别、电瓶线防盗等，现场安装警铃、警灯等报警设备，实现与公安部门，设计了一套完整的防盗报警系统。

在增加监控对象的同时，监控系统的功能也在不断完善。除了完成对三个远程量的监控外，部分监控系统还增加了新的功能。例如，在通信机房，监控系统在监控整个机房温度的基础上，对机房内的空调进行统一控制。同时，它可以节省电力。

(4）监控系统的开放性要加强

监控系统的开放性包括底层采集设备的互联互通和监控系统各级（分别为A、B、C、D接口）之间的互联互通。目前，除了B接口，相关标准规范对其他各级接口都有详细的规定，但这些接口在实际应用过程中的实现还远远不够。当不同厂商的系统互联时，往往需要开发额外的互联软件。更重要的是，一旦企业不再建设监控系统，其底层采集设备将面临无法维护和更换的尴尬局面，最终导致整个监控系统瘫痪。
